Van model naar bouwelement
Digitale modeleer- en engineeromgeving voor een timmerfabriek
In kaart brengen bestaand proces
Geleverde diensten:
Huidig proces in kaart brengen, gezamenlijk nieuw efficiënter proces ontwerpen, op zetten digitale modeleer/engineer omgeving, uitwerken flexibele (parametrische) elementen, output uit modeleersoftware (2D tekenwerk en hoeveelhedenstaten) afstemmen op huidige werkomgeving fabriek, en op gangbare Nederlandse BIM standaarden, vaststellen standaard detailset voor timmerfabriek, training personeel in opzet modelen
Software:
Revit, Dynamo
Opdrachtgever:
anoniem
In de bouw zijn aannemers en ontwerpende partijen al een tijd bezig zijn om BIM standaard op te nemen in het ontwerp- en engineering traject. Dit is voor leveranciers en onderaannemers zeker nog niet altijd het geval. Voor deze timmerfabriek, gespecialiseerd in prefab timmerwerk, waren zeer veel verschillende handelingen en verschillende types software nodig om uiteindelijk een goede werktekening, kwantiteitenlijst en bestelling op orde te krijgen. In deze situatie zat dus veel potentie om het proces te stroomlijnen en eenvoudiger te maken, en om het aantal miscommunicaties te verminderen.
Samen met het bedrijf werden alle verschillende deel processen in kaart gebracht, en ieder met hun aanverwante software, benodigde input en geleverde output bekeken. Hierbij werd bekeken welke informatie er op de werktekeningen moet komen te staan, welke BIM informatie een aannemer nodig heeft, hoe de kwantiteitenlijst het best op het bevoorrading systeem kon worden aangesloten, en welke standaarddetails met de aannemer konden worden gebruikt als uitgangspunt bij de start van een project.

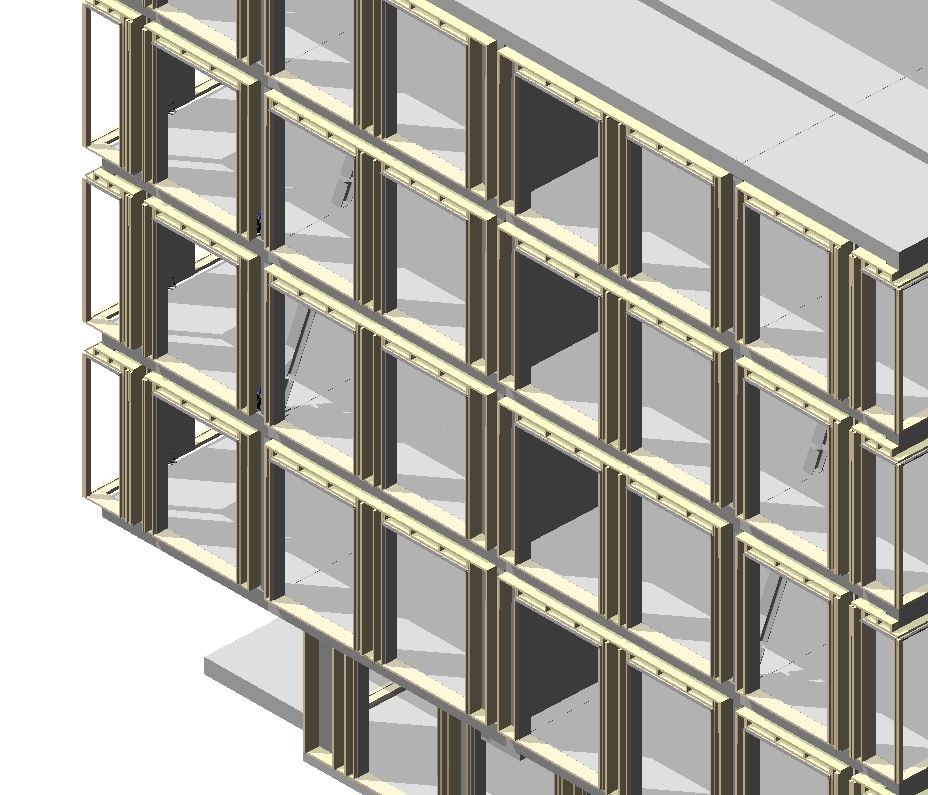

alle houten elementen worden uitgewerkt in één model, en afgestemd met andere (bouw)discplines

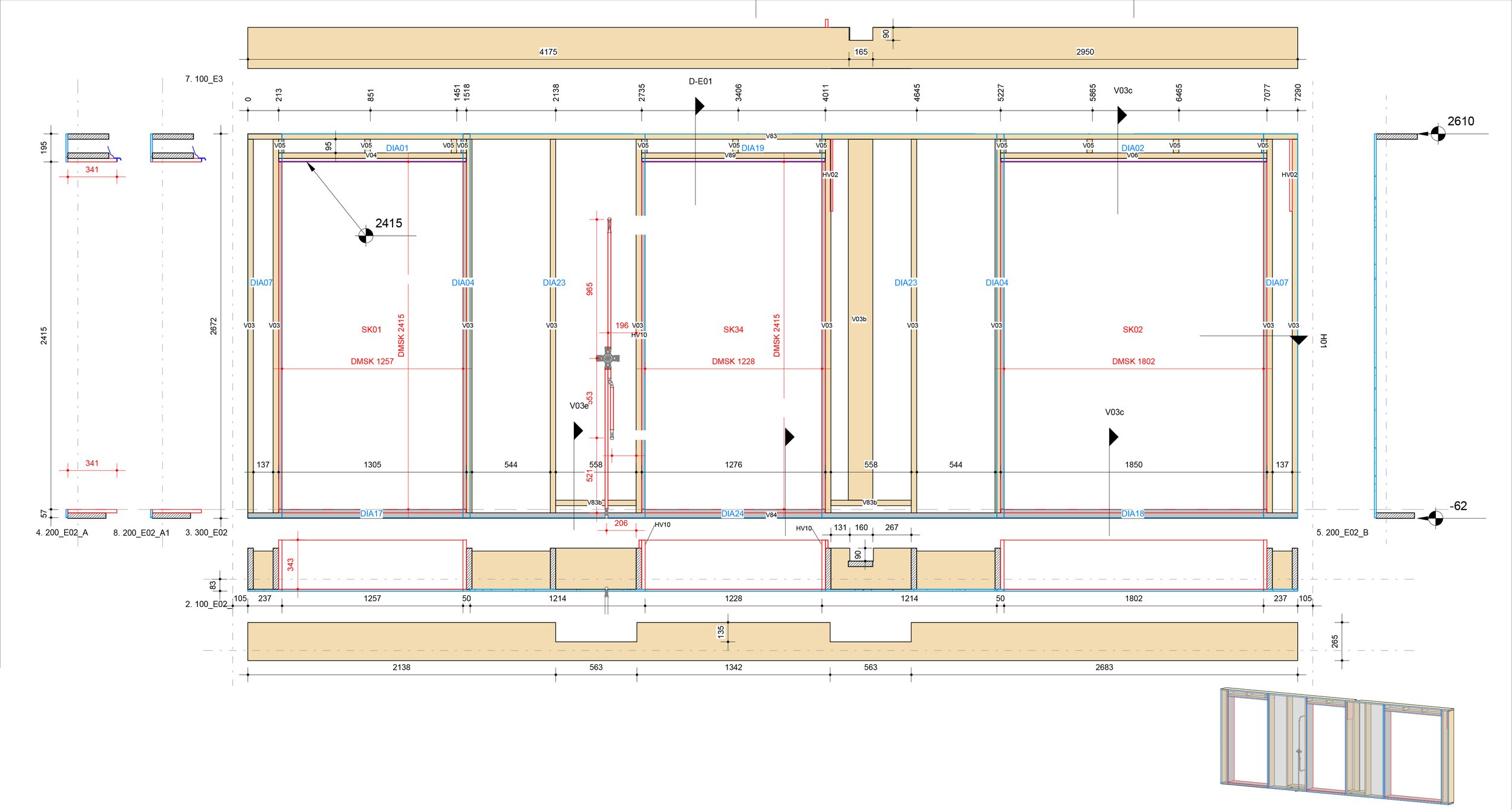

de werktekening voor een HSB komt rechtstreeks uit het model
complexe knooppunten kunnen in 3D in groot detail worden uitgewerkt voorafgaand aan de bouw
Ontwerp van een nieuw proces
Er werd gekozen om een softwarepakket (revit) te gebruiken om voor ieder project een slim model te kunnen maken van alle prefab houtwerk. In dit model vind alle engineering en afstemming plaats met andere disciplines (architect, constructeur, installateur, leveranciers van ander prefab werk) zodat in 3D iedere hoek en aansluiting goed kan worden bekeken voordat deze wordt geproduceerd. Na het controleren / voltooien van het prefab timmerwerk model hieruit alle werktekeningen en details worden geproduceerd. Deze tekeningen dienen als basis om prefab houten elementen te produceren. De kwantiteitenlijst kan direct worden gevoed in het bestelling en beheersysteem van de timmerfabriek waardoor scherp kan worden ingekocht en alle hout al op de correcte maat kan worden gezaagd en klaargezet voor de productie van een prefab element.
Voor de timmerfabriek legde Node de basis voor deze digitale modeleer / engineer omgeving. Gedurende het ontwerp en implementatie van deze werkomgeving trainde Node een deel van het personeel, en draaide een aantal projecten mee om te kijken hoe de implementatie van het systeem in de praktijk uitpakt. Daarbij vond afstemming plaats met andere afdelingen in het bedrijf om te onderzoeken welke informatie er op tekening nodig was om een model te kunnen produceren, en welke informatie bijvoorbeeld een aannemer nodig had om te kunnen valideren of al het prefab houtwerk goed aansluit op de andere onderdelen van het te bouwen gebouw. Met een aantal itteraties werd het proces gestroomlijnd om met steeds minder (modeleer)uren een steeds accurater en completer model op te kunnen zetten. Hiermee vond een grote efficiëntie slag plaats in het bedrijf en kon bovendien beter worden aangesloten op de marktvraag om vroeg in een ontwerpproces prefab timmerwerk mee te nemen in het gehele BIM model

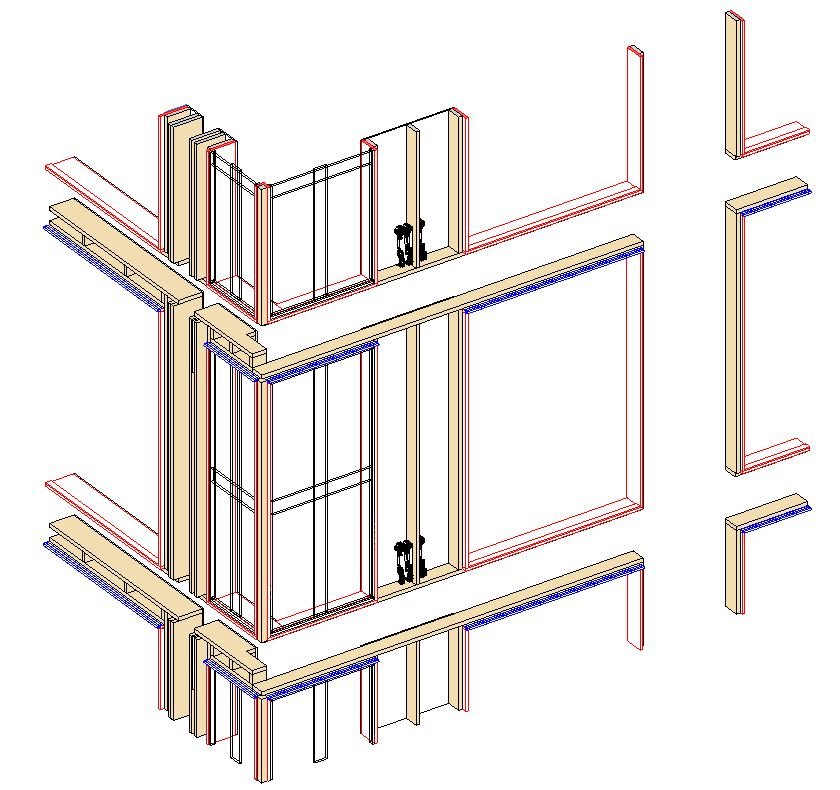

De houten elementen worden in 3D gemodeleerd, ook elektravoorzieningen worden meegenomen

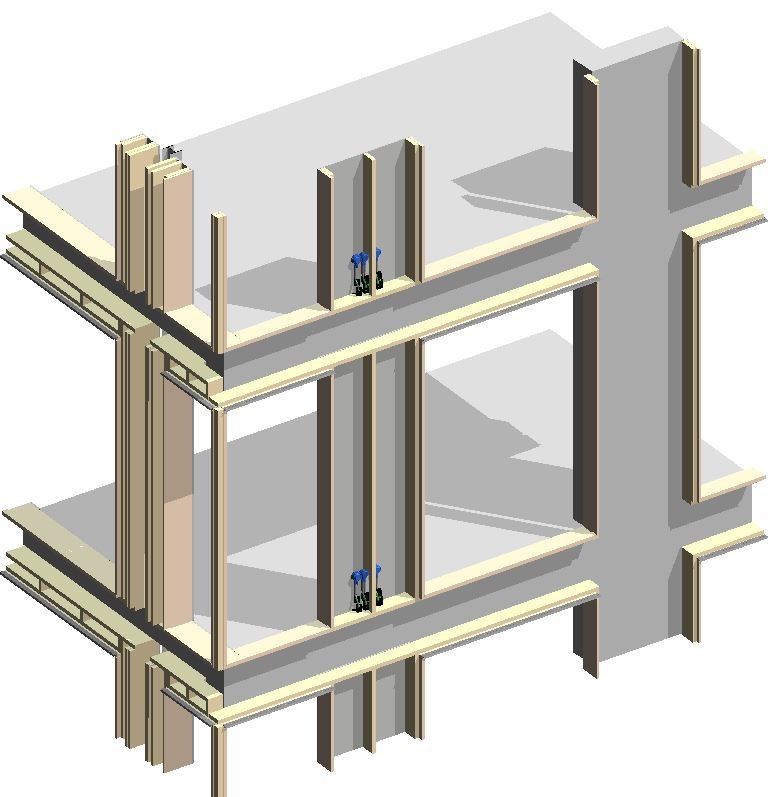

de houten elementen worden afgestemd met de constructie

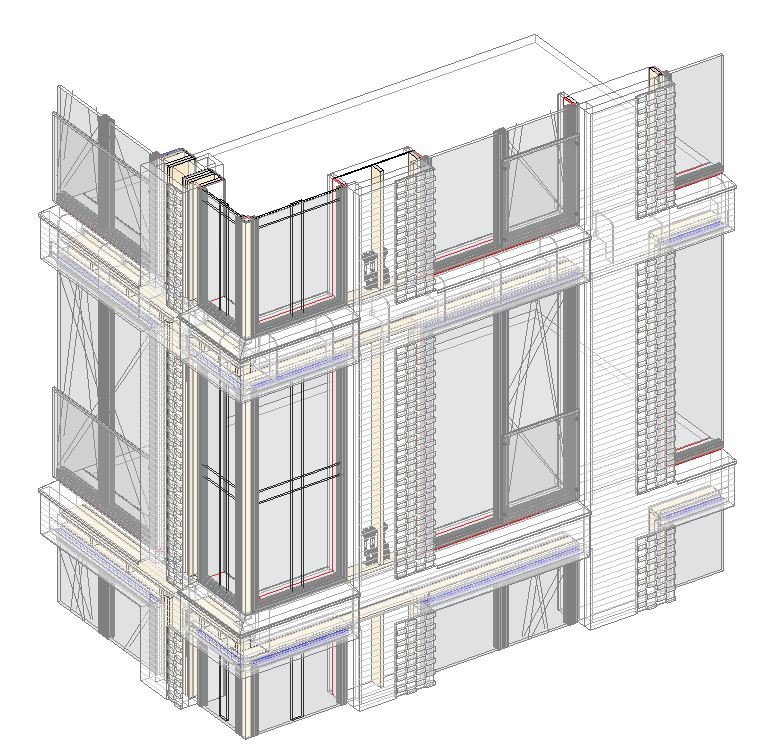

Ook worden alle aansluiten op gevelopeningen, gevelafwerkingen en andere bouwkundige elementen in detail gecheckt
