Parametrisch
PV component
BIM werkzaamheden voor meerdere Solarix projecten
Solarix ontwerpt en produceert esthetische gekleurde zonnepanelen voor gevels. Door energie op te wekken in gevels wilt Solarix de energietransitie versnellen en een minimale reductie van 25% CO2-uitstoot of volledig energieneutrale gebouwen realiseren. Met hun unieke kleurtechnologie, design collecties en bijbehorend montagesysteem zijn de Solarix zonnepanelen volledig te integreren in duurzame en esthetische geveloplossingen. Een Solarix solar design gevel draagt bij aan de ontwikkeling van mooie én slimme steden waar gebouwen meer energie opwekken dan ze verbruiken.

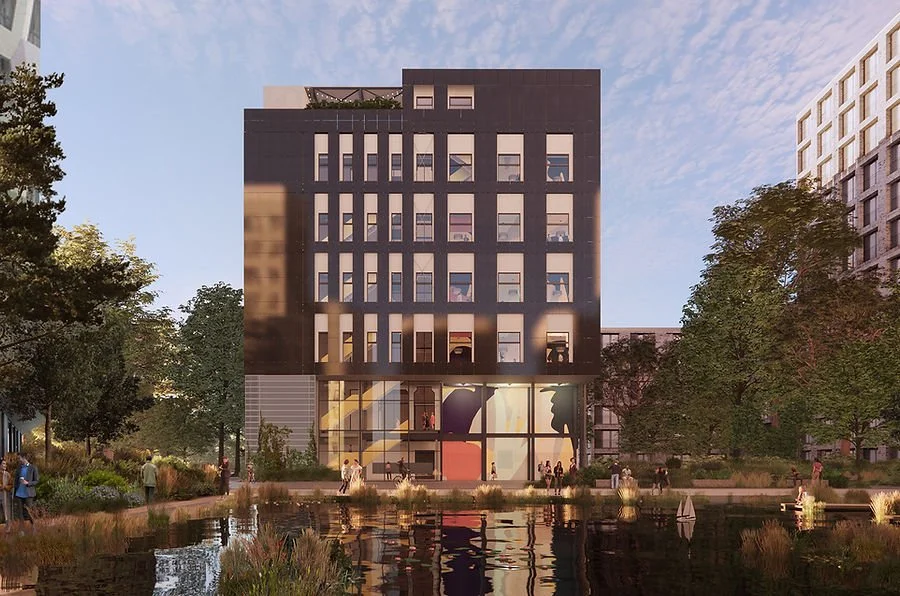

In een groeiend aantal projecten worden de panelen eerst digitaal toegepast in het BIM-model om te valideren of alle elementen passen en goed aansluiten op de gevels
BIM & Proces
Geleverde diensten:
Opzetten Revit template, Modelleren van BIM component t.b.v. samenwerking, modelleren van parametrisch component,
Software die tijdens het proces is ingezet:
BIM/modeleer: Revit 2019, Twinmotion, Dynamo
Node Design is gevraagd om bij een aantal projecten te ondersteunen om deze modellen op te zetten. De opgedane kennis is vervolgens verder uitgebouwd door een digitale ontwerp omgeving op te zetten zodat ook collega’s bij Solarix snel aan de slag kunnen met BIM. Wanneer zij het ontwerp openen staan alle componenten van de PV panelen al klaar. De medewerker plaatst de panelen en in de digitale ontwerp omgeving worden automatisch de belangrijke specificaties voor productie bijgehouden in een lijst.
Bovendien heeft Node Design 3D componenten gemaakt van de PV panelen. De standaard modellen zijn vertaald in BIM componenten welke andere partijen kunnen opvragen om in hun project te plaatsen. Zo kunnen in een vroeg ontwerpstadium architecten, aannemers en installateurs al direct aan de slag met de juiste informatie in hun eigen BIM-model.

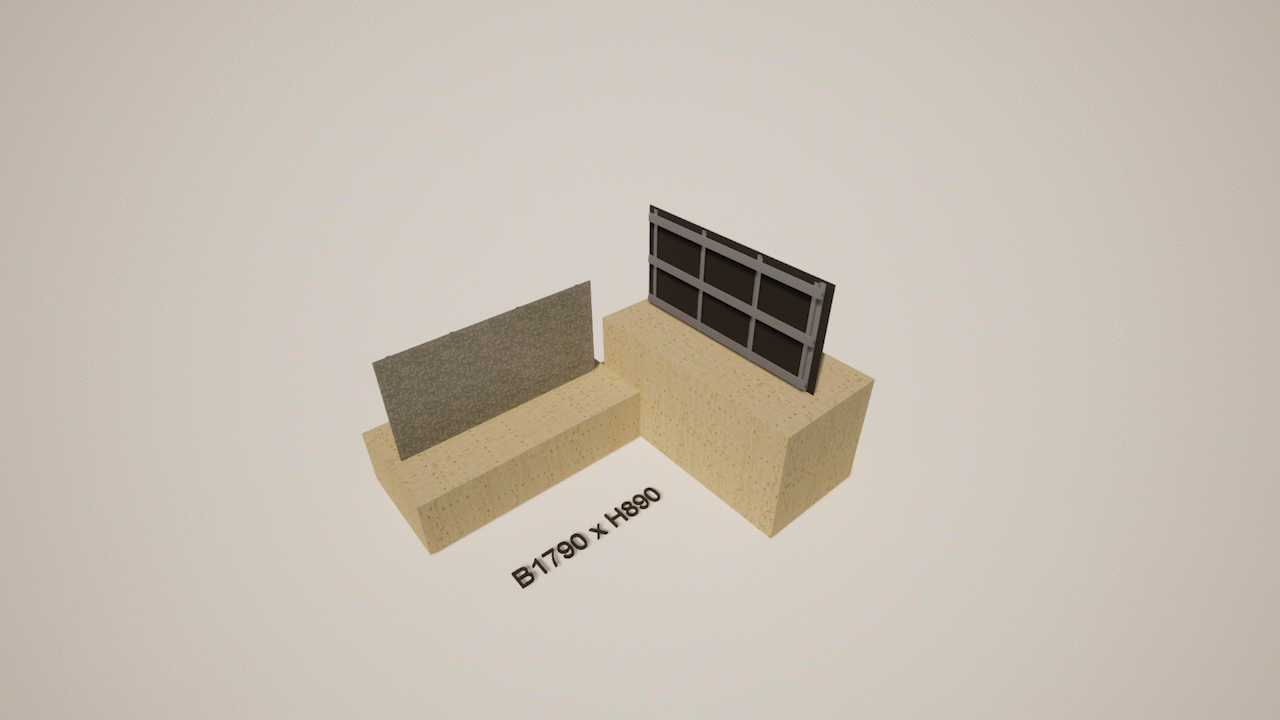

Voor intern gebruik heeft Node Design een parametrisch component ontwikkeld. Dat betekent dat de BIM medewerker maar enkele variabelen hoeft aan te geven in het component, welke vervolgens op basis van ingeprogrammeerde data en verbanden, automatisch de technische aspecten aan het component toevoegt. Variabelen zijn bijvoorbeeld de afmetingen, de kleur van een paneel of het type ophangsysteem. De belangrijkste variabelen zijn in het digitale element “ingeprogrameerd”. Zo kan één type component verschillende afmetingen hebben en schaalt het ophangsysteem direct mee, of kan een component van dezelfde afmetingen in verschillende kleuren of grafische weergaven voorkomen.
Het aantal types componenten konden hierna direct worden uitgelezen in het BIM model. Hierdoor konden aantallen per type, per verdieping of per gebouwzijde worden uitgelezen en gecontroleerd voor productie en assemblage. Daarnaast zijn uit het model alle werktekening / overzichtstekeningen gegenereerd ter controle voor de projectpartners. Met deze kennis en expertise in BIM is Solarix in staat al vroeg in een ontwerpstadium precieze informatie aan te leveren en de zonnepanelen als één geheel in het project mee te ontwerpen.
De componenten welke online beschikbaar zijn én de componenten voor intern gebruik, vragen om een goed begrip van de technologie. Om tot een goed resultaat te komen heeft Node Design eerst een stap teruggezet in het proces. Welke variabelen kunnen in een project voorkomen? Denk aan afmetingen, kleuren en verschillende types ophangsysteem. De eerste resultaten zijn verwerkt in een prototype van het component. Deze is toegepast in een aantal verschillende projecten en gedurende de toepassing verfijnd en verder uitgewerkt. Met de kennis en expertise van Node Design is Solarix nu in staat al in een vroeg ontwerpstadium precieze informatie aan te leveren en de zonnepanelen als één geheel in het project mee te ontwerpen.
Marloes van Heteren (co-founder en CEO Solarix)
